AlimHuileCool


Une alimentation immergée dans de l'huile et qui servirait aussi de watercase : réservoir pour un watercooling à huile, pourquoi pas ?
C'est le début du OilCooling !

C'est ce que j'ai envi de crée avec les moyens du bord...
Le 1er projet devait être en plexiglas transparent, mais le test m'as révéler que seule, l'alim chauffe déjà pas mal l'huile ! Alors la matière qui va être utilisée sera de l'acier pour le prototype, l'alim définitive sera surement en aluminium ou acier (récup de vieux boitiers de PCs) suivant les matériaux que dont je disposerait.

Janvier 2004
Début des tests : Immergé dans l'huile des éléments électroniques (de préférence informatique !) sous alimentations.

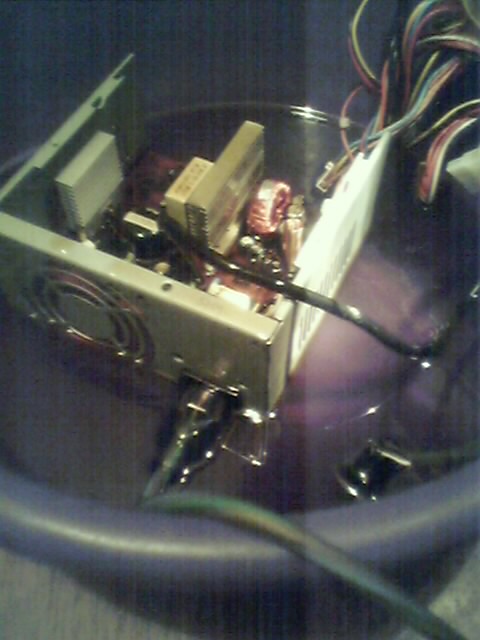

Agrandir ./Alim_images/Tests/001 Alim a huile.JPG
Taille : 53Ko
Longueur : 480
Hauteur : 640
Description :
Une alim dans une bassine avec un gyrophare et on allume !

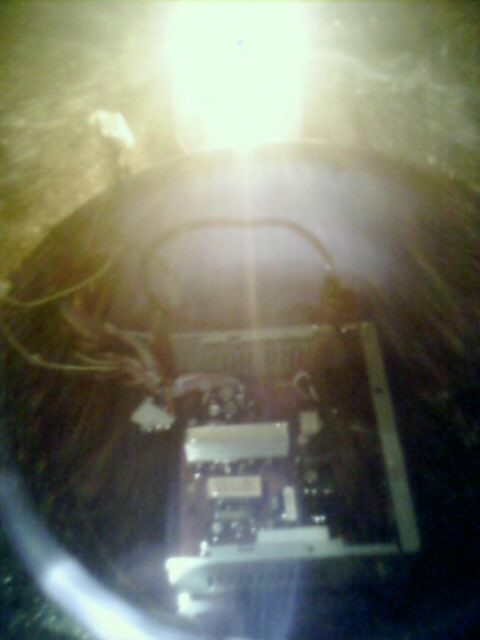

Agrandir ./Alim_images/Tests/002 Alim en marche.JPG
Taille : 33Ko
Longueur : 480
Hauteur : 640
Description :
Bah ca marche ... Ca pette pas !

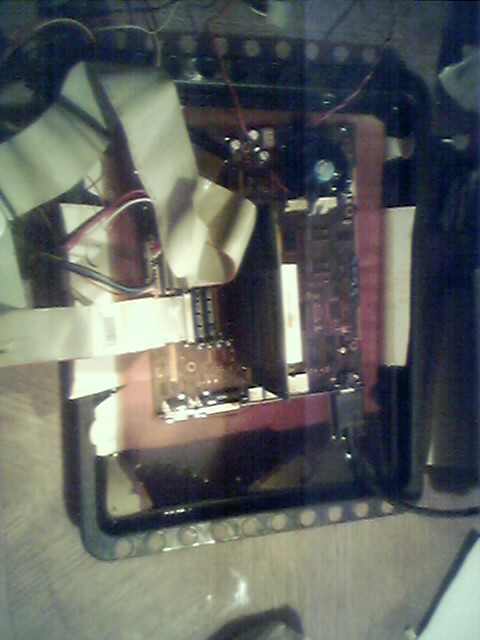

Agrandir ./Alim_images/Tests/003 CM ds huiles.JPG
Taille : 56Ko
Longueur : 480
Hauteur : 640
Description :
Allez ! Une plaque de four un carton de pizza et une vielle carte mère ... On branche et on allume !

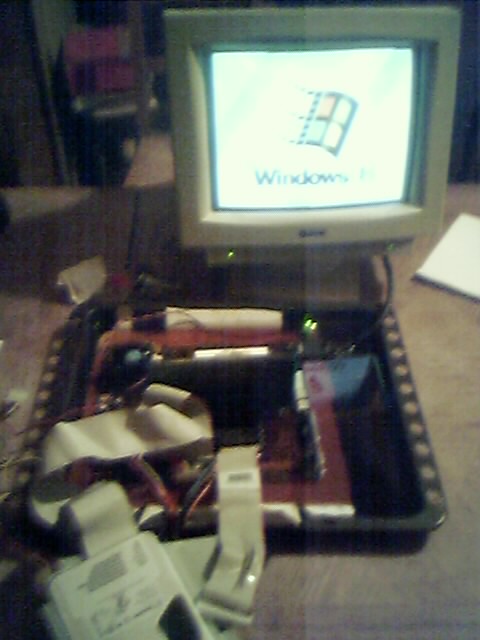

Agrandir ./Alim_images/Tests/004 CM en marche.JPG
Taille : 52Ko
Longueur : 480
Hauteur : 640
Description :
Bah ... Ca marche très bien ! Windows 98 boot sans aucuns problèmes ! Fonctionnel deux heures après !

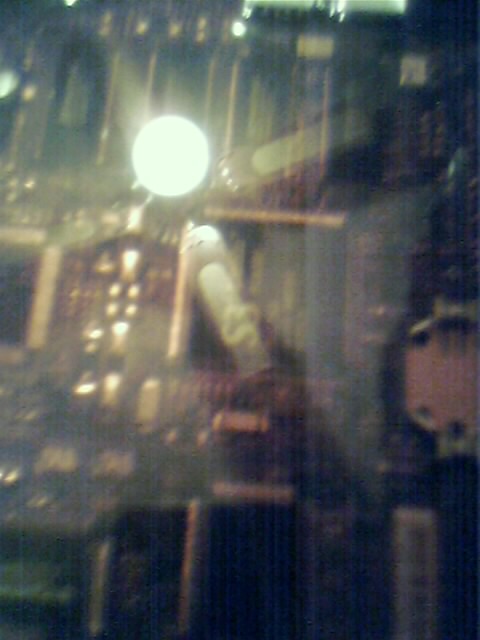

Agrandir ./Alim_images/Tests/005 Zoom sur CM.JPG
Taille : 48Ko
Longueur : 480
Hauteur : 640
Description :
C'est zoli ca reflète dans l'huile !

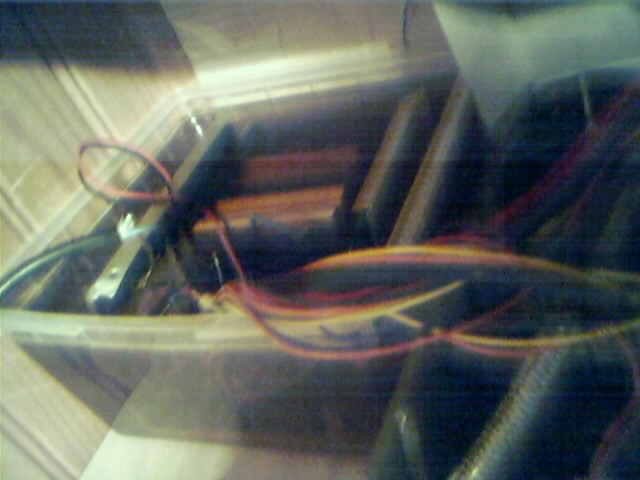

Le lendemain mise en place d'une alimentation dans une boite externe au boiter car le boitier était trop petit (boitier pour le Tunning -> 1er MOD)


Ceci lance pour de bon ce projet.

J'ai un but final qui serait :
- Bien sûr couper le clapet à l'alim (1ere motivation)
- Essayer d'avoir des cotes plutôt sympas pour entrer dans pas mal de boitiers du marcher (vu que j'en changerais un jour !)
- Enfin de rendre le tout transportable même à l'horizontal (DeskTop).

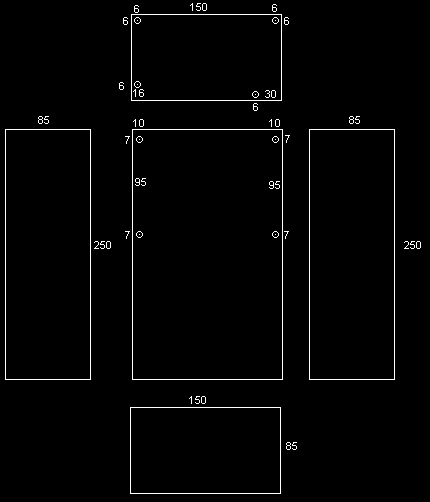

Voici les plans de mon boitier de l'alimentation (1 pixel = 1milietre) :

Pour voir les schémas de mon projet en 3D cliquez ICI

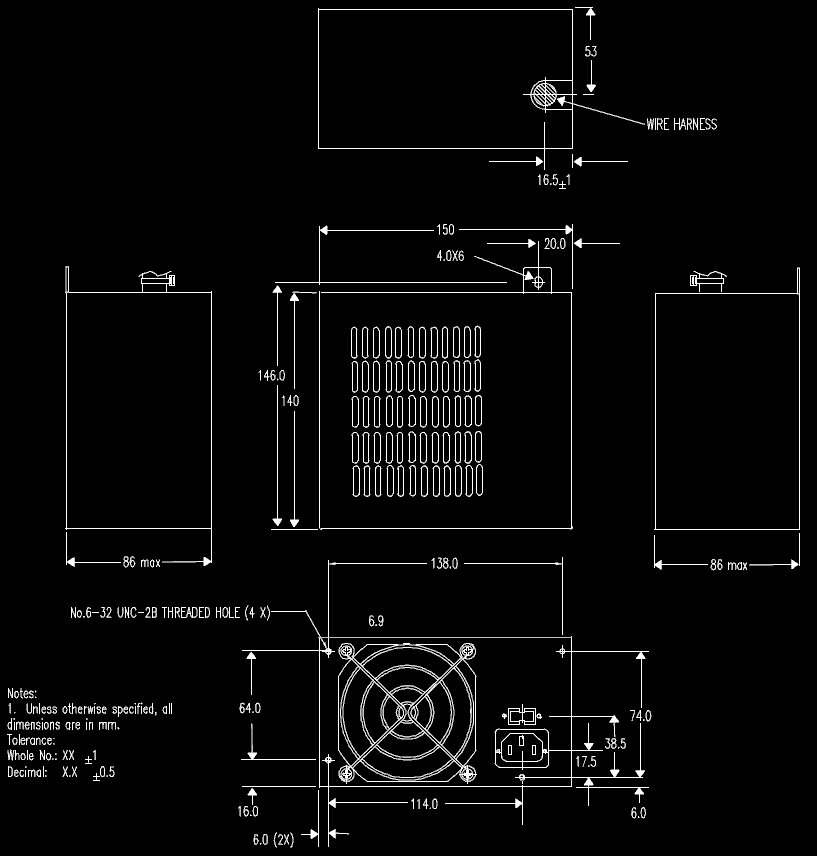

Ceci est les vraies dimension et perforages d'une alimentation ATX (j'ai un peu galérer pour les trouvée alors je les met en lignes en espérant que cella peut aider certaines personnes).



Et voici le document de INTEL expliquant la norme ATX (en anglais)

atx_201





Juin 2004
La boite devient ronde, donc le plexis ne vas pas être une bonne idée ... Dommage on verras pas ce qu'il se passe là dedans ...
Apres quelques recherches impossible de découper de l'acier avec nos outils. Recherche de plaques d'aluminium ...

Février 2006
Début de la construction du 2nd MOD en utilisant une alimentation à l'huile bien sur ! Cette fois-ci dans un boitier bien plus grand ce qui permet de mettre ma boite non standardisée !
CF : Tunning --> 2nd MOD

Mai 2006
Nouvelle idée : La fabriquer en ... VERRE !!!
Et oui ! pourquoi pas ? ca dissipe pas trop mal la chaleur (mieux que le plexis en tout cas !) et ou vois à travers ! Reste plus qu'as trouver de vielles fenêtres ...
Petite remarque importante ! : Un effet de capillarité se fait voir sur les fils de l'alimentation. Je vais donc mastique ces fils pour empêcher cet effet physique naturel.



Agrandir ./Alim_images/Decoupe du verre/Photo(121).jpg
Taille : 498Ko
Longueur : 960
Hauteur : 1280
Description :
Elle est belle non ? Allez on la dépouille

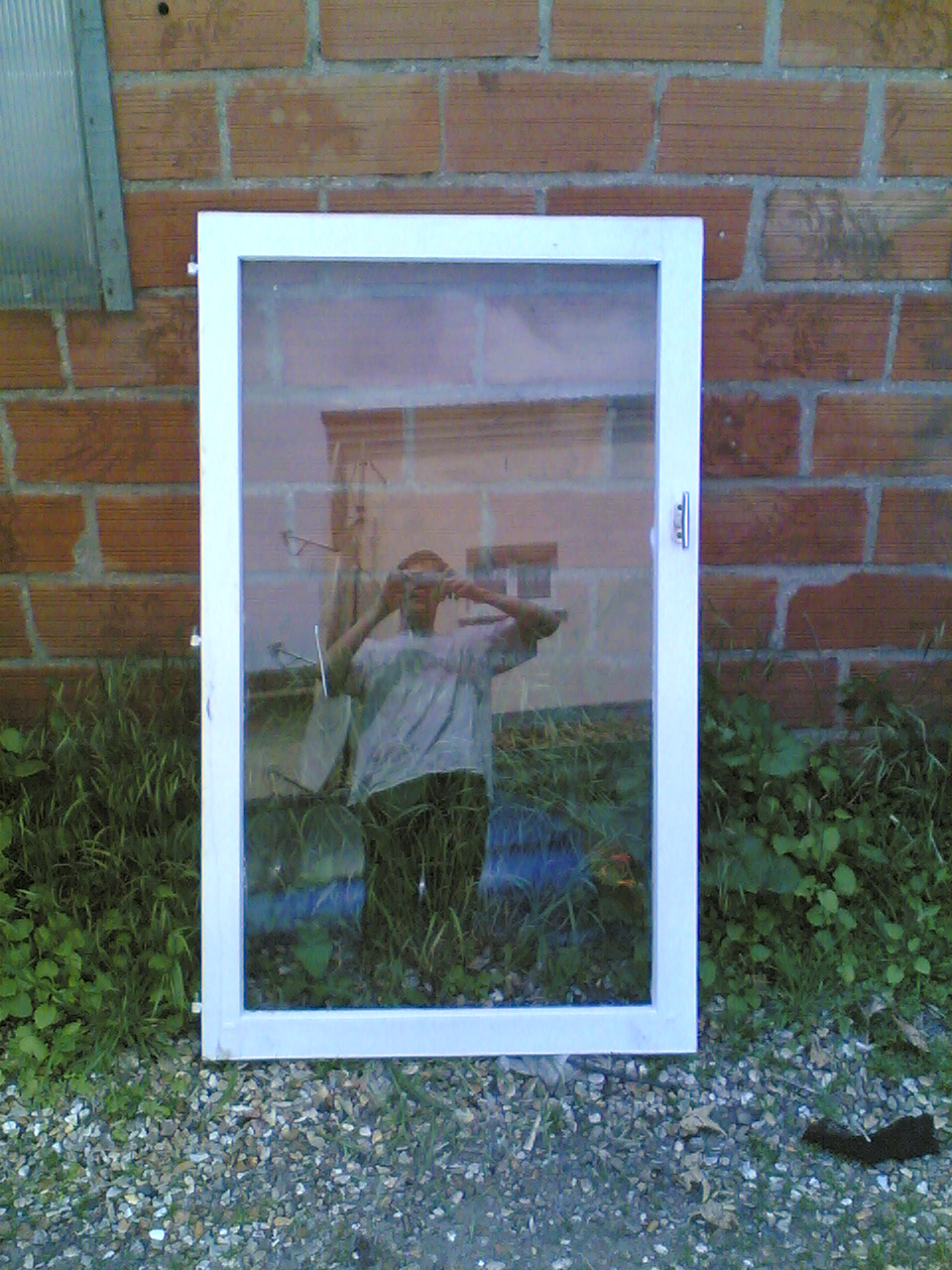

Agrandir ./Alim_images/Decoupe du verre/Photo(122).jpg
Taille : 498Ko
Longueur : 960
Hauteur : 1280
Description :
Merde j'y suis allé un peut trop fort : Elle à cassée mais j'ai encore de gros morceaux !

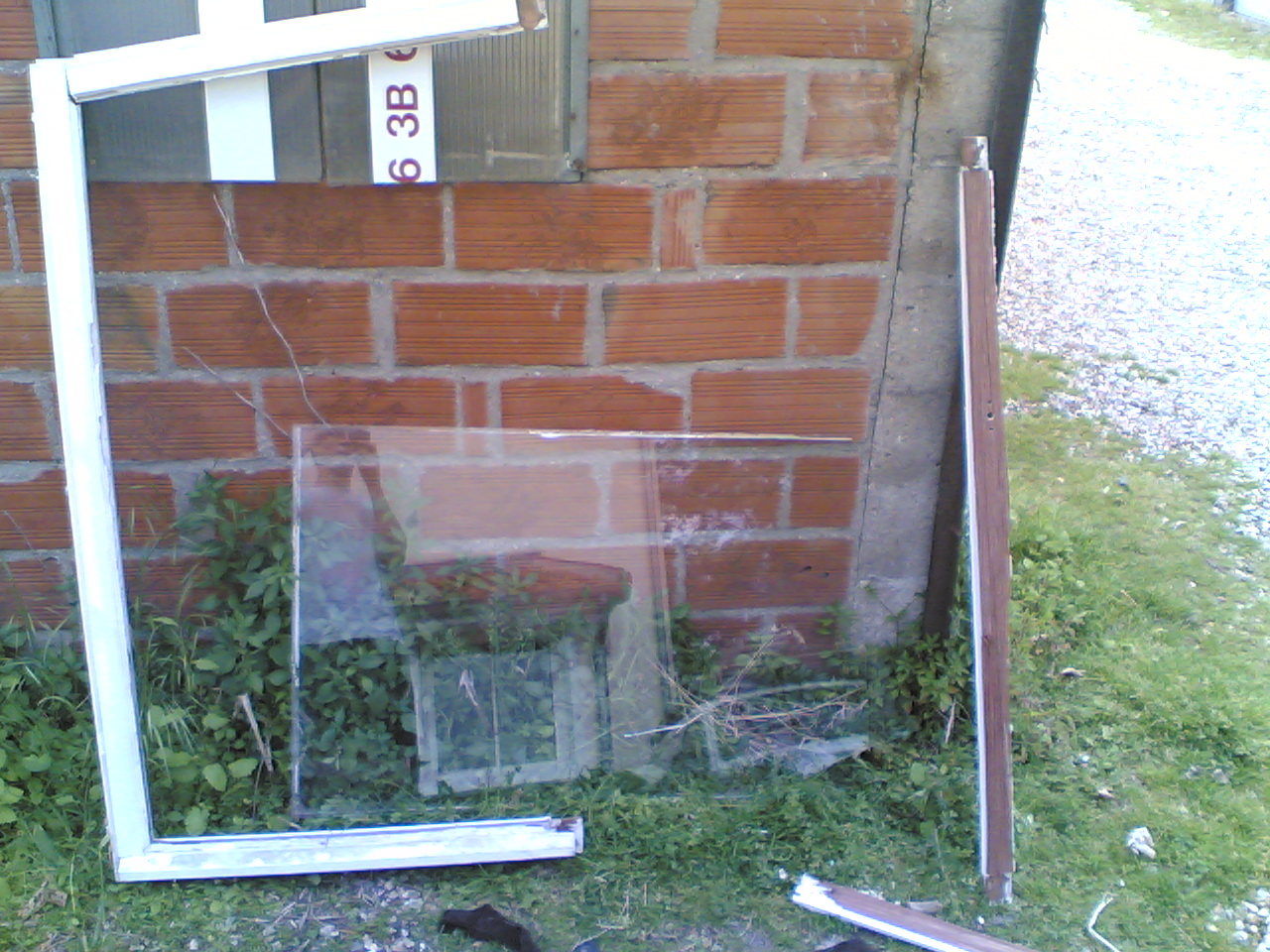

Agrandir ./Alim_images/Decoupe du verre/Photo(123).jpg
Taille : 510Ko
Longueur : 1280
Hauteur : 960
Description :
On coupe un gros carré bien droit.

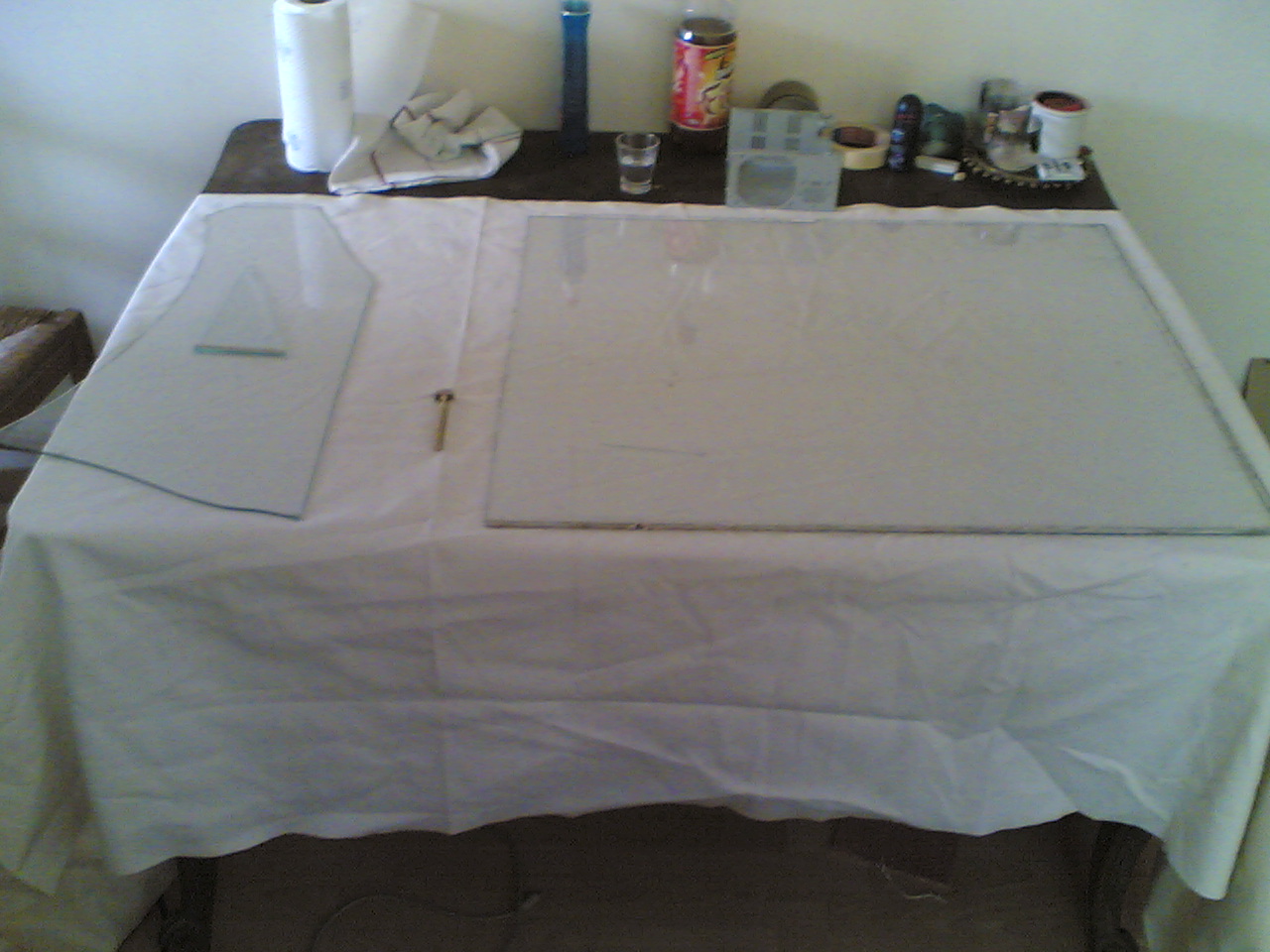

Agrandir ./Alim_images/Decoupe du verre/Photo(124).jpg
Taille : 310Ko
Longueur : 1280
Hauteur : 960
Description :
Voilà le fond !

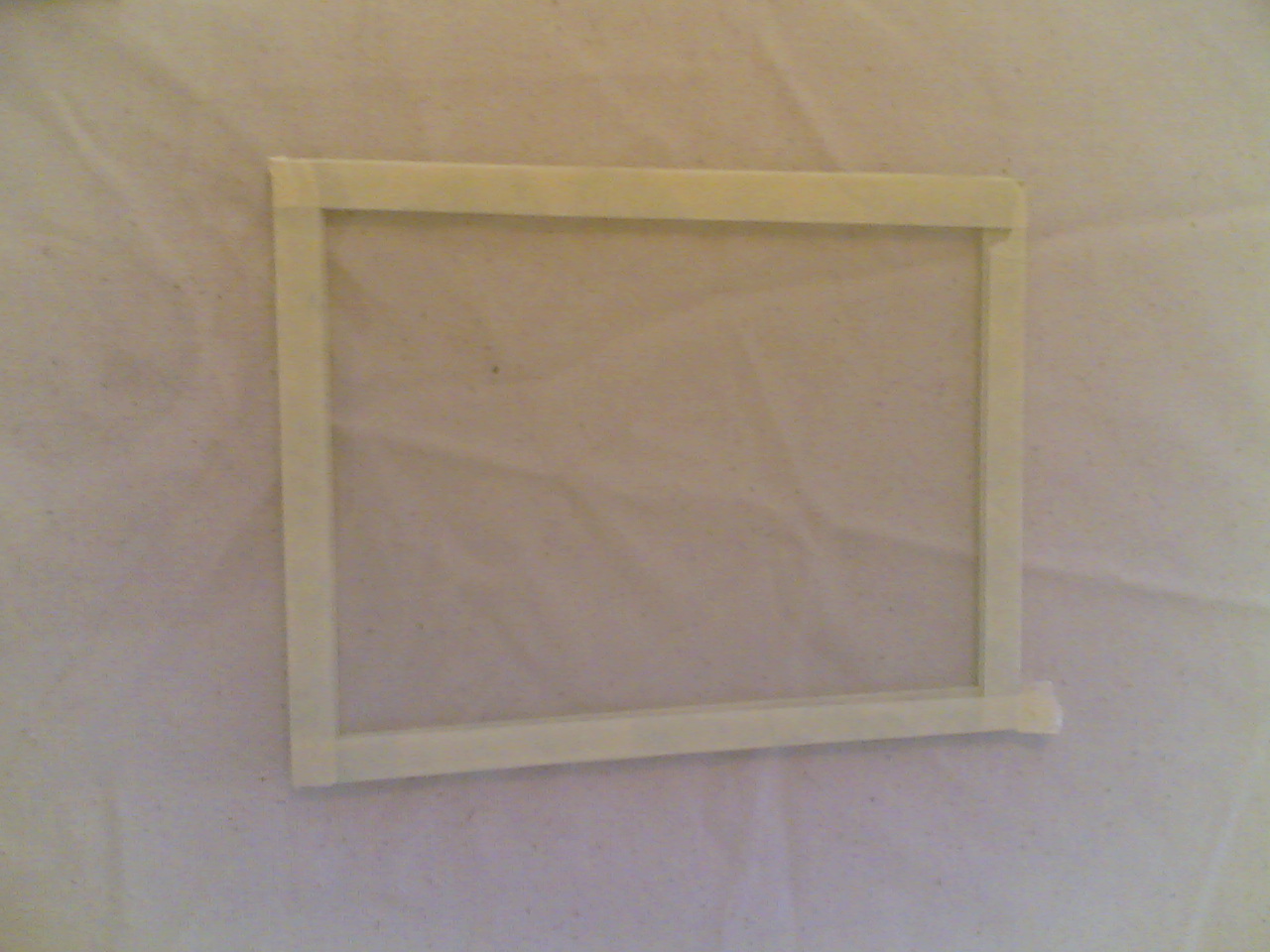

Agrandir ./Alim_images/Decoupe du verre/Photo(125).jpg
Taille : 270Ko
Longueur : 1280
Hauteur : 960
Description :
Voilà le fond + coté gauche !

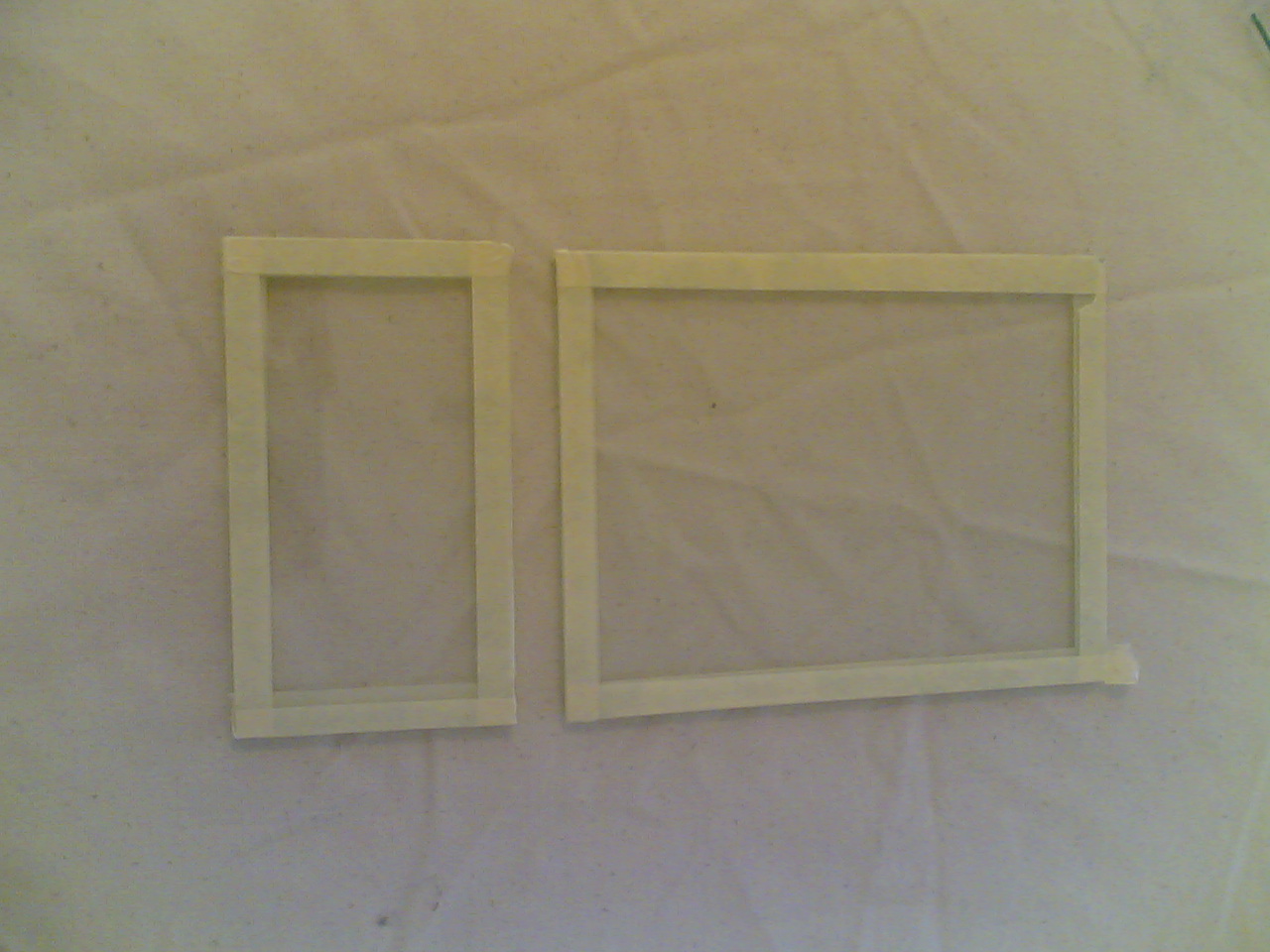

Agrandir ./Alim_images/Decoupe du verre/Photo(126).jpg
Taille : 274Ko
Longueur : 1280
Hauteur : 960
Description :
Voilà le fond + les cotés droit et gauche !

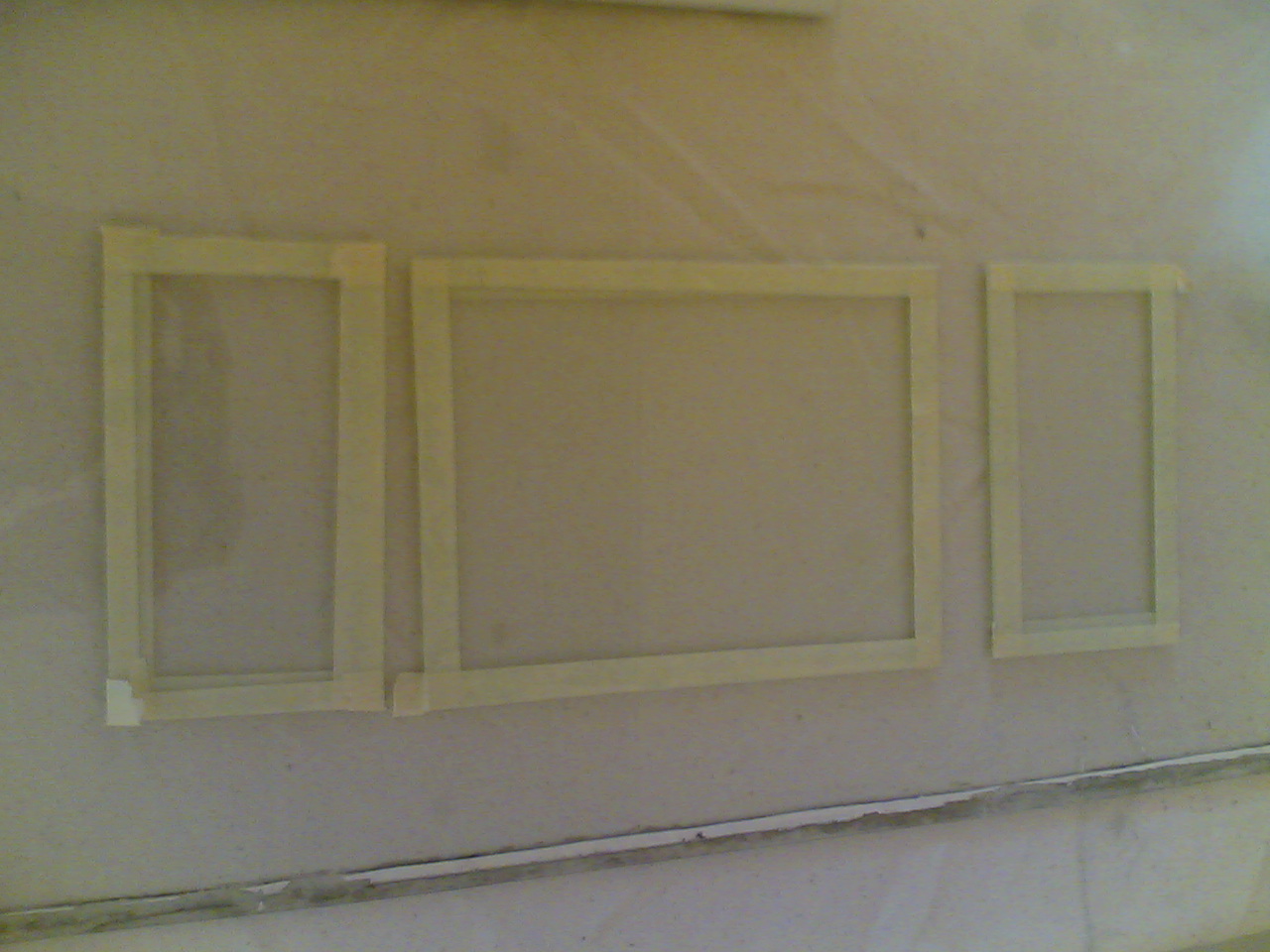

Agrandir ./Alim_images/Decoupe du verre/Photo(127).jpg
Taille : 289Ko
Longueur : 1280
Hauteur : 960
Description :
Voilà le fond + les cotés droit et gauche + un grand coté !

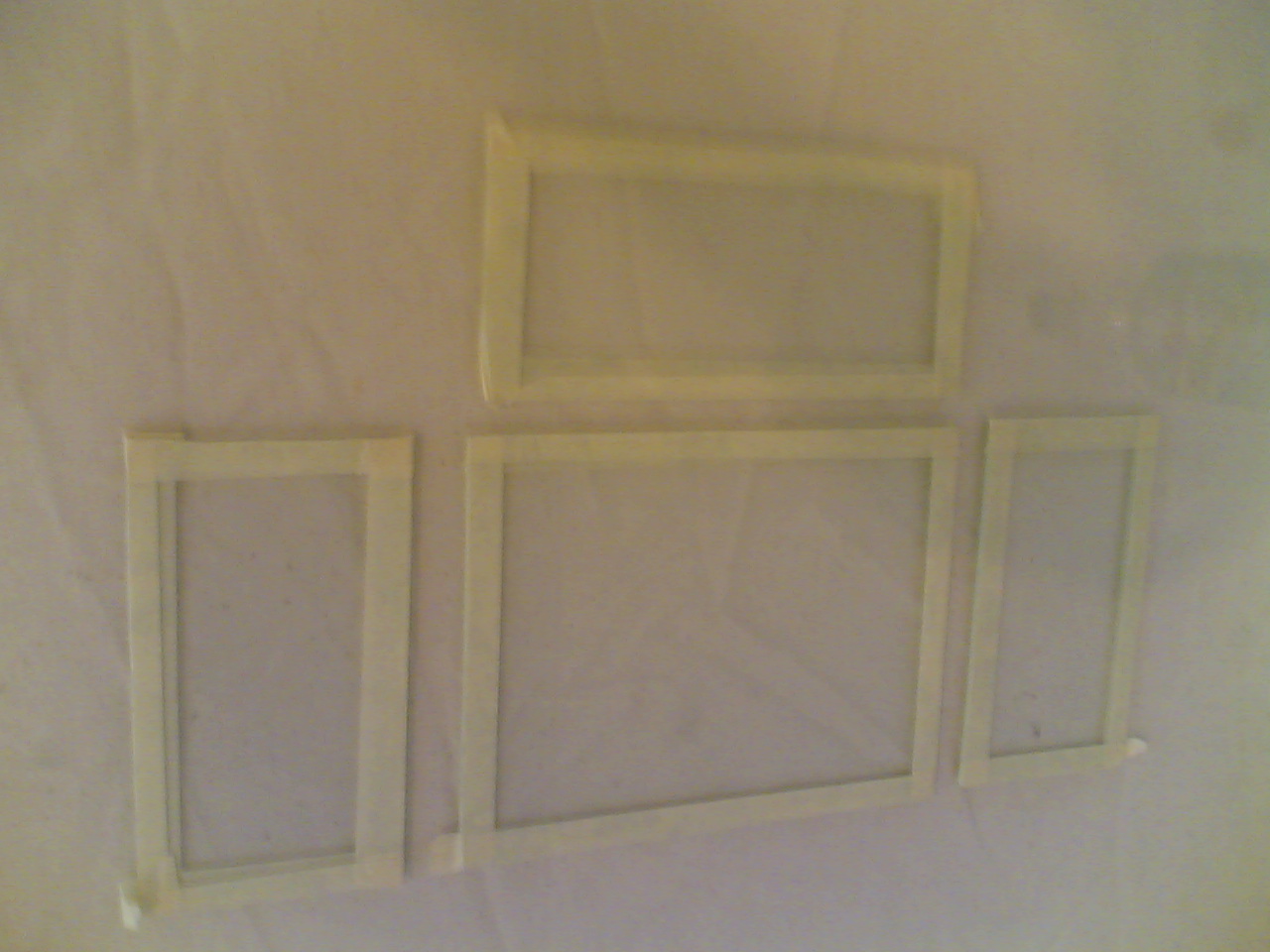

Agrandir ./Alim_images/Decoupe du verre/Photo(128).jpg
Taille : 246Ko
Longueur : 1280
Hauteur : 960
Description :
Voilà le fond + les cotés droit et gauche + deux grands cotés !
Agrandir ./Alim_images/Decoupe du verre/Photo(129).jpg
Taille : 309Ko
Longueur : 960
Hauteur : 1280
Description :
le bac au complet ... Sauf le dessus pour faire une boite.

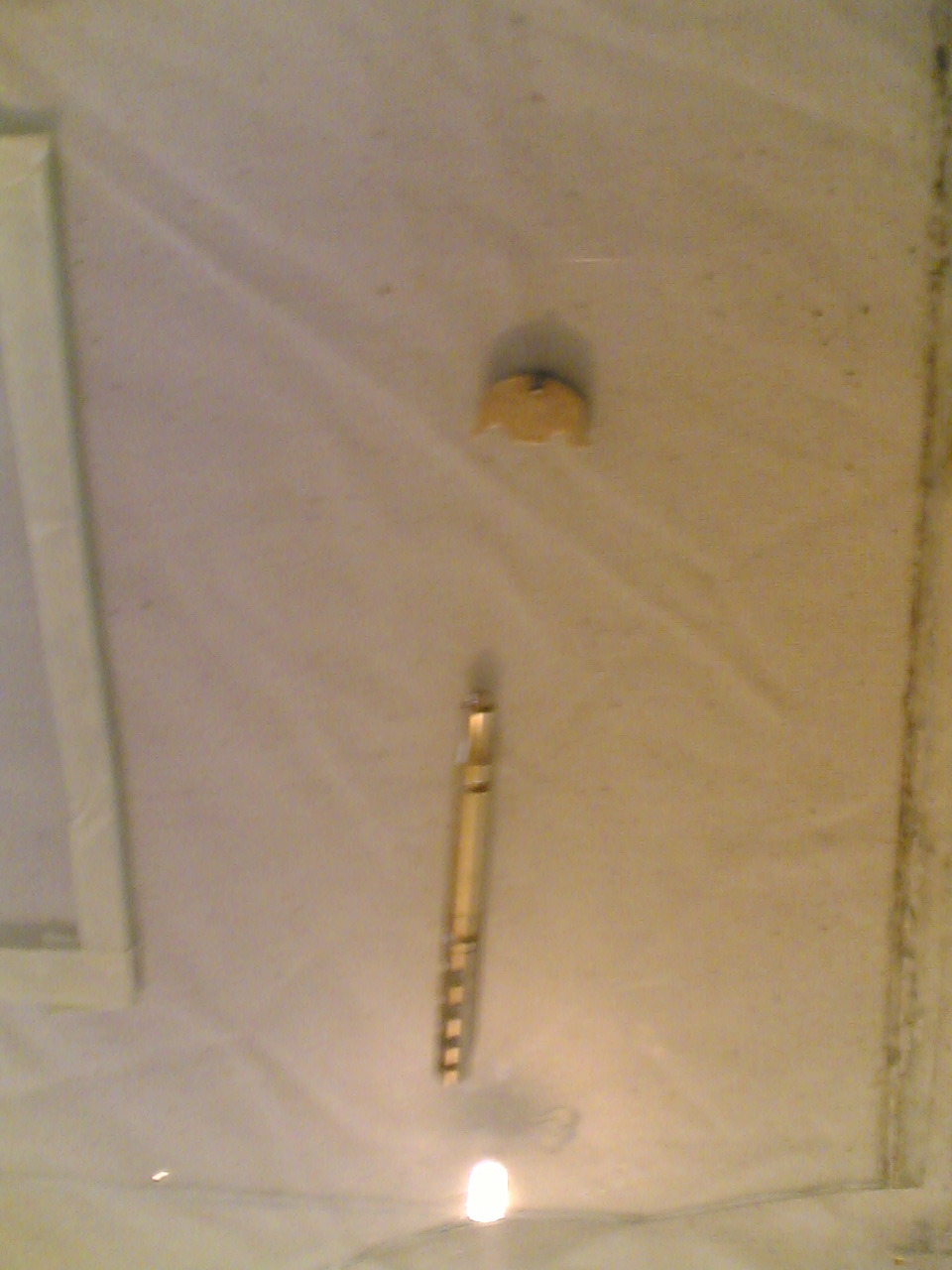

Agrandir ./Alim_images/Decoupe du verre/Photo(130).jpg
Taille : 280Ko
Longueur : 960
Hauteur : 1280
Description :
Car le diamant à lâché ! C'est de la merde ce diamant !

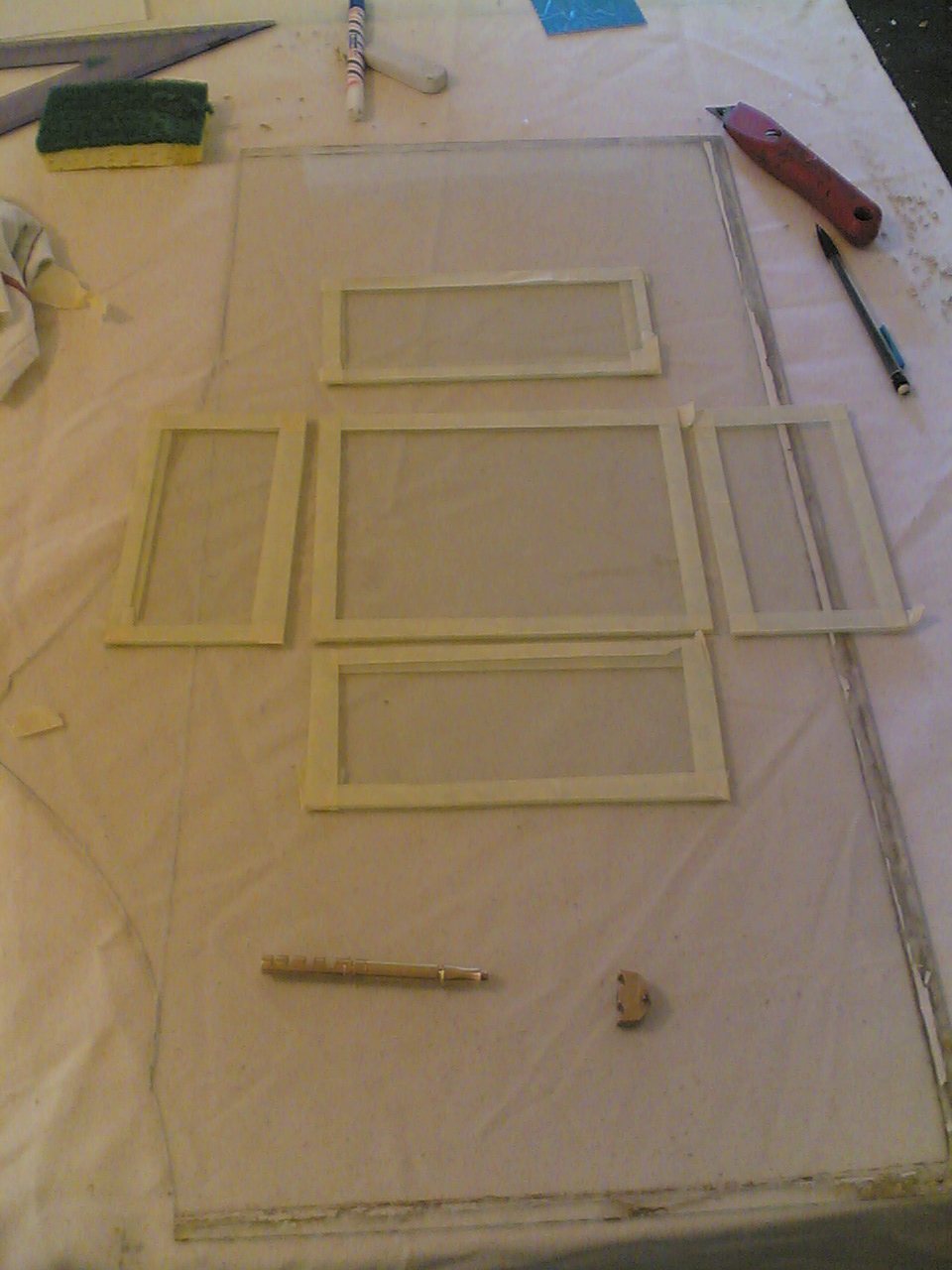

Agrandir ./Alim_images/Decoupe du verre/Photo(131).jpg
Taille : 309Ko
Longueur : 960
Hauteur : 1280
Description :
Voilà une vue générale.
