La carte PCMCIA du linksys WAG54G

(FCC ID : Q87-WET54M2)



Comment utiliser la carte PCMCIA du Modem ADSL routeur LinkSys WAG54G ?
Cette carte se trouve au sein du routeur.
Perso je l'ai démonté car je voulais passer en ADSL 2+ et celui-ci ne gérait pas cette technologie. J'e l'ai revendu sans la carte PCMCIA à un ami qui avait simplement besoin d'un modem routeur avec mini switch intégré.

Cette carte fonctionne aussi bien sur du Windows que sur du Linux, a condition que votre port PCMCIA soit compatible : En effet sur un vieux portable PIII, la carte s'allume puis s'étend et n'est pas détectée. Sur mon portable en CENTRINO c'est niquel ! (elle comble les manque du WiFi Centrino !)
Sous Windows elle s'installe sans problème avec des drivers d'autre constructeurs (comme la WMP11 de Netgear). Mais je ne peut pas supporter ces drivers qui s'installent par un installateur qui vous fout 35miles merdes sur votre PC et qui par dessus le marcher ne fonctionne pas sur un Windows 2003.
Je vous fourni donc les drivers que j'ai utilisé. Celui-ci s'installe avec un fichier INF (a l'ancienne mais c'est quand même ce qu'il y as de plus stable et un minimum de ressources demandées !).

Pour Linux, je n'ai pas non plus rencontrer de problèmes majeurs !.
De plus sur mon Linux j'ai pu testez le mode proximous (airodump) et elle fonctionne pas mal du tout !

Mais avant de l'installer il faut l'extraire !
Comment l'extraire ? Suivez le guide !

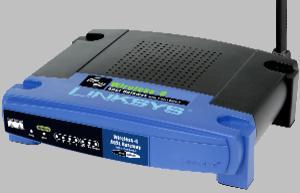

Voici la bête ! (Les photos du démontage n'ont pas été prise par mes soin car j'ai créer cet article après la revente de ce modem).

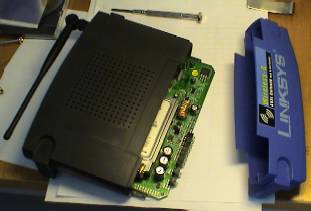

On vire la facade.
Nous voici face au cœur de la bête.
Déconnectez ce connecteur UFL. ATTENTION : celui-ci est très fragile : A ce que j'ai compris celui-ci à une durée de vie de 30 connexion/déconnexions !!

On peut voir une chose marrante : Il y as deux connecteur UFL alors que le modem est muni d'une seul et unique antenne ! (On vas pas s'en plaindre !)
On enlève cette fameuse carte PCMCIA

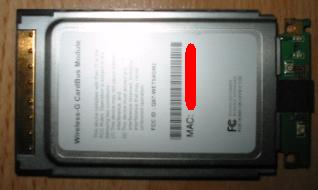

Et voilà la carte PCMCIA :) Maintenant installons la.

Installation/Utiliser la carte WIFI

Installation sous Windows

Tout d'abor, assurez vous d'avoir charger les drivers que j'ai utilisé.

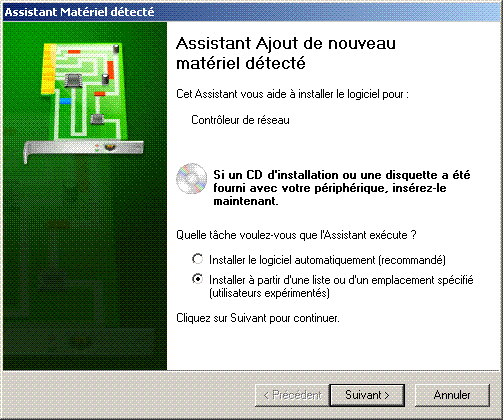

Agrandir ./Windows_images/WAG54G_1.GIF
Description : Cette fenêtre vas s’ouvrir d’elle-même à la première insrtion de la carte PCMCIA.
Choisissez « le mode expérimenté ».

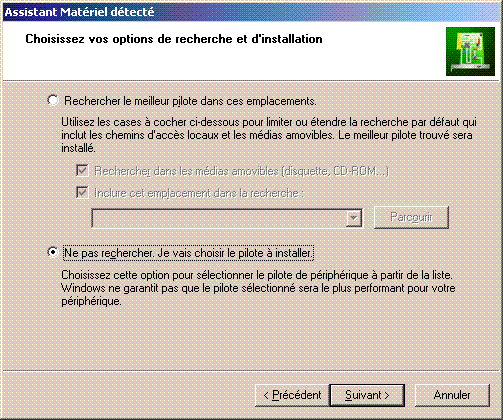

Agrandir ./Windows_images/WAG54G_2.GIF
Description : Cochez : "Ne pas rechercher. Je vais choisir le pilote à installer."

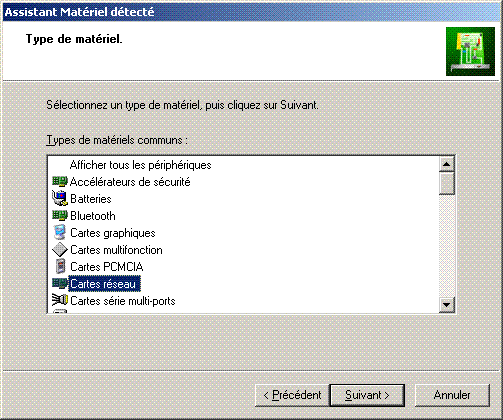

Agrandir ./Windows_images/WAG54G_3.GIF
Description : Dans cette liste choisissez "cartes réseaux".
Puis "disque fournit". C'est mon mien :)

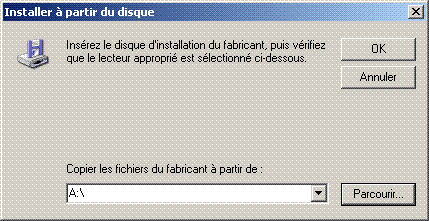

Agrandir ./Windows_images/WAG54G_4.GIF
Description : Puis parcourrir.

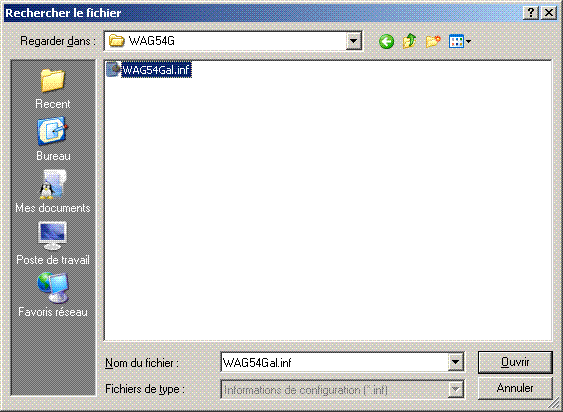

Agrandir ./Windows_images/WAG54G_5.GIF
Description : Dans le dossier où vous avez décompresser mes drivers sélectionner le fichier INF "WAG54Gal.inf".

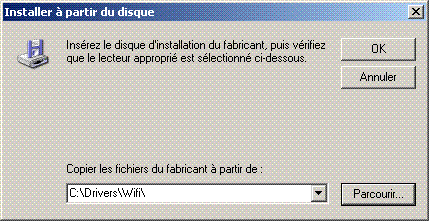

Agrandir ./Windows_images/WAG54G_6.GIF
Description : Validez avec "OK".

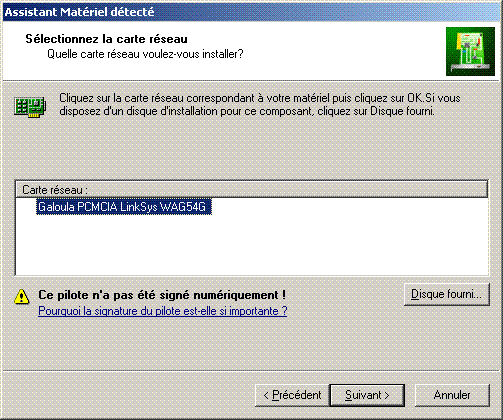

Agrandir ./Windows_images/WAG54G_7.GIF
Description : Choisissez la carte PCMCIA.

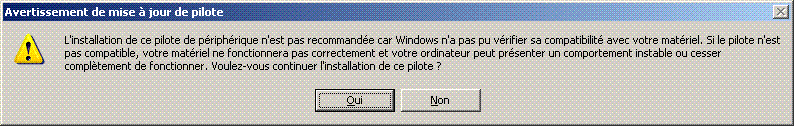

Agrandir ./Windows_images/WAG54G_8.GIF
Description : Sur ce message valider par OK : Il n'y as aucun risques !

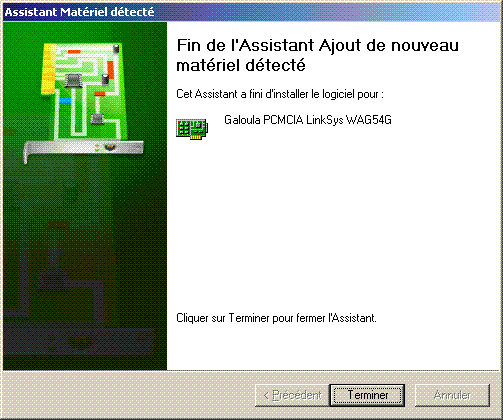

Agrandir ./Windows_images/WAG54G_9.GIF
Description : Et voilà ! Vous pouvez vous connectez avec la PCMCIA de ce LynkSys WAG54G !


Installation sous Linux (ici Debian/Ubuntu)

Installer le paquet hotplug (pour debian)

sudo apt-get install hotplug

Téléchargez le firmeware :

wget http://prism54.org/firmware/1.0.4.3.arm

Déplacez le vers /usr/lib/hotplug/firmware/ qui est le reperoire d'où hotplug le chargeras.

sudo mv 1.0.4.3.arm /usr/lib/hotplug/firmware/isl3890

Installer le paquetage pcmcia-cs pour détecter les insertions de carte pcmcia-cs et pour utiliser les utilitaires pcmcia : cardinfo, cardctl, cardmgr ... (pour debian)

sudo apt-get install pcmcia-cs

Insérer la carte et tester les commandes :

sudo cardctl info

sudo cardctl status

L'affichage de [ready] = c' est gagné !
Par contre "no card" = c'est qu'il y as un blem !


Installer le paquetage wireless-tools (pour debian)
sudo apt-get install wireless-tools
Lister les fréquences et les canaux disponibles sudo iwlist wlan0 scan

Si vous en captez c'est que tout fonctionne !
