La carte Broadcom 4306

de la LiveBox (Sagem)



Et oui ! J'ai dépouiller ma LiveBox (quelle horreur !) pour y récupérer la carte MINI-PCI Broadcom 4306.
Cette carte qui fonctionne sous Windows ET/OU Linux est assez bon marché.
Elle capte mieux qu'un de mes RT-2500 et supporte le mode proximous (Airodump (Linux),AirDump (Windows) de la suite aircrack).
Les seuls petits reproches que  j'ai à lui faire : Elle as seulement un connecteur UFL et sur Windows ont est obliger de changer de drivers pour se connecter ou utiliser airodump.

Bon comment l'obtenir ?

Déjà : avoir une livebox (Version Sagem sur Inventel je ne sait pas !)

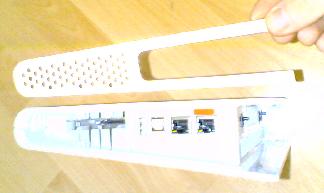

1) Ne pas faire cella sur une livebox qui ne vous appartiens pas (LiveBox louée !) car Mr FT le vois très vite quand vous rendez la LiveBox (environ 5secondes) comme sur la photo ci dessous :

Comment voir rapidement la présence de la Mini-PCI

2) Télécharger les deux DRIVERS (De connexion et de capture)

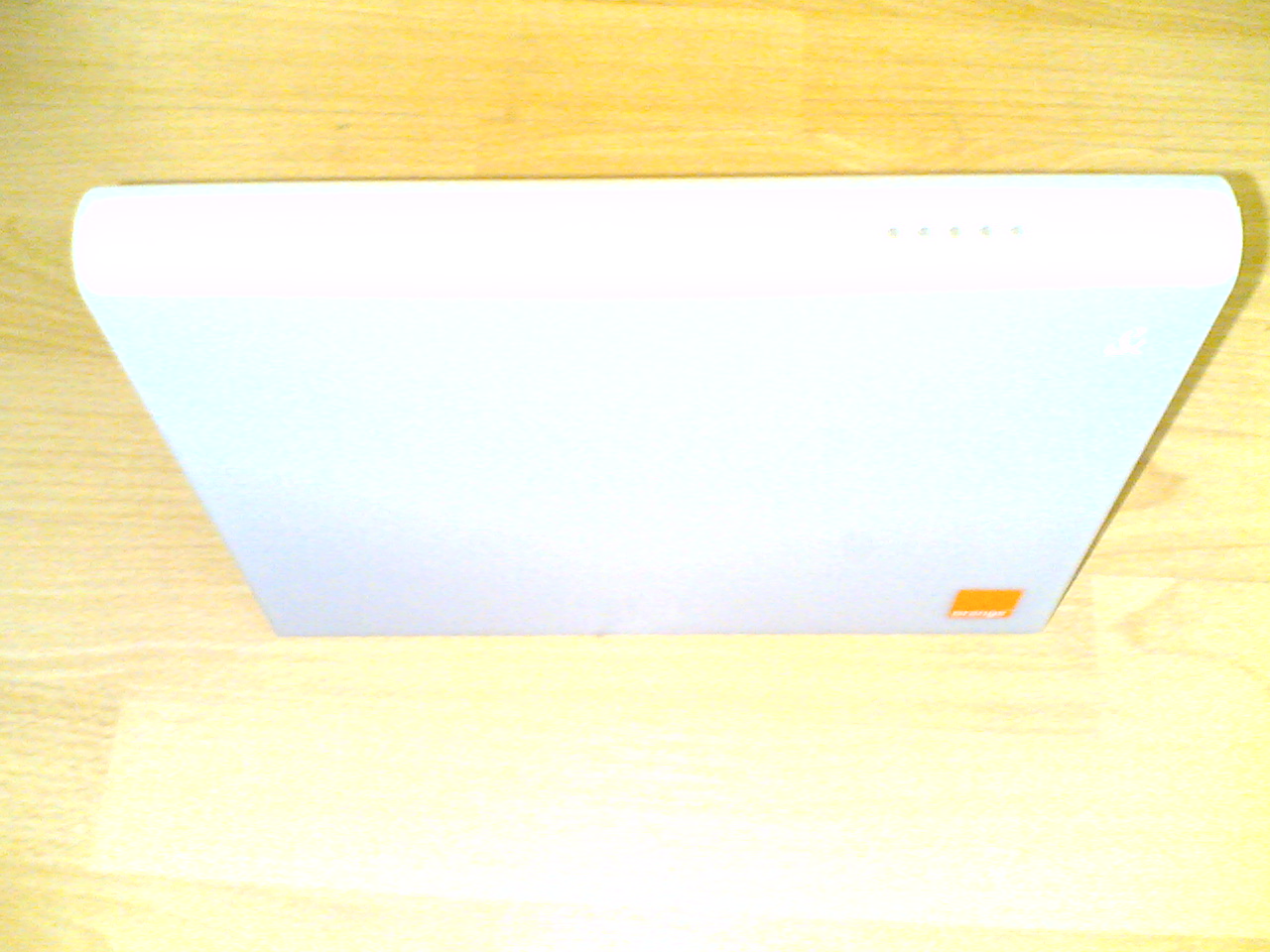

Agrandir ./LiveBox_demontage/01 Photo(287).jpg
Description : Voilà la bète ! Merci Wanadoo !

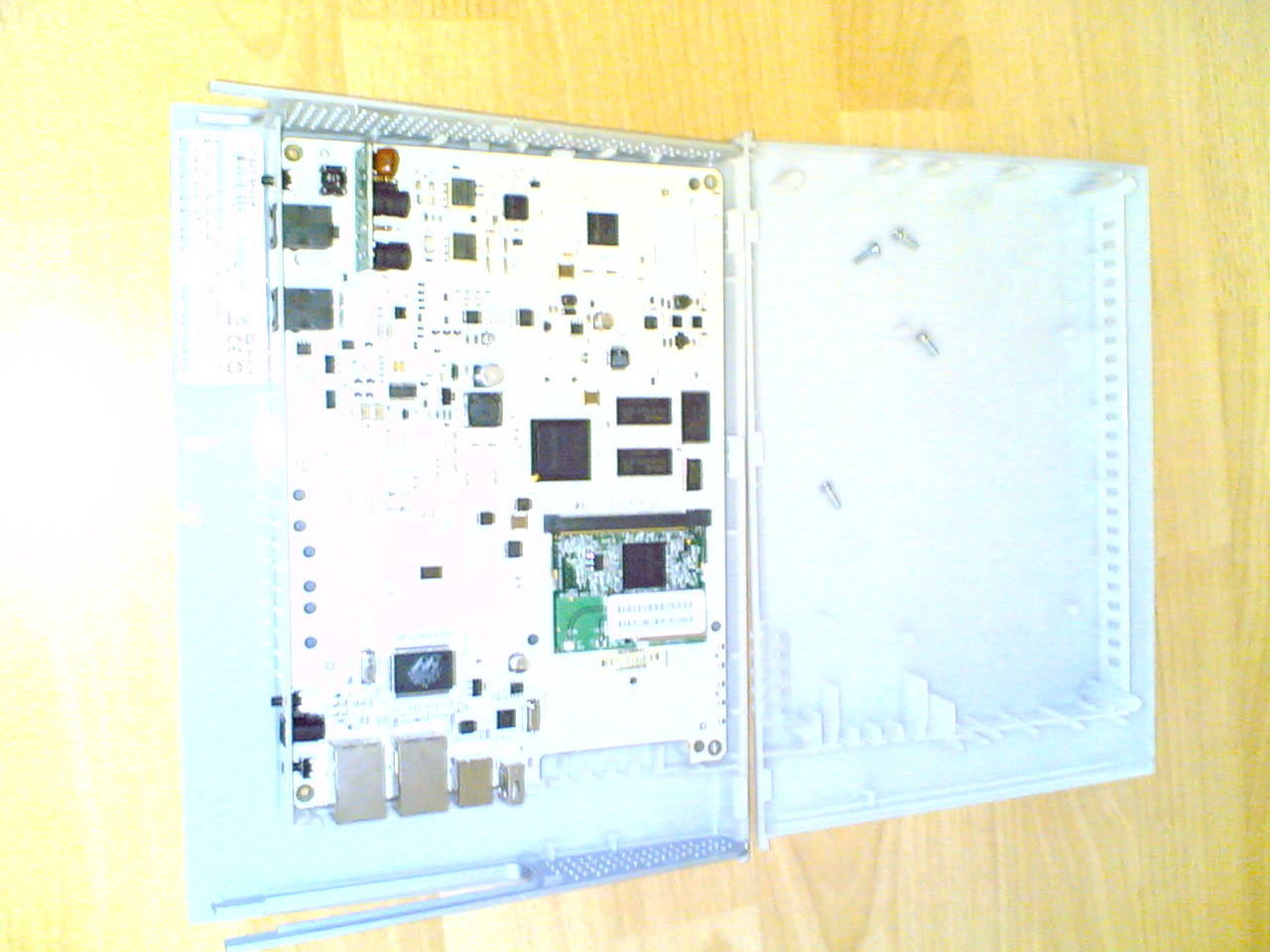

Agrandir ./LiveBox_demontage/02 Photo(289).jpg
Description : Une fois ouverte ont vois bien lacarte MINI-PCI

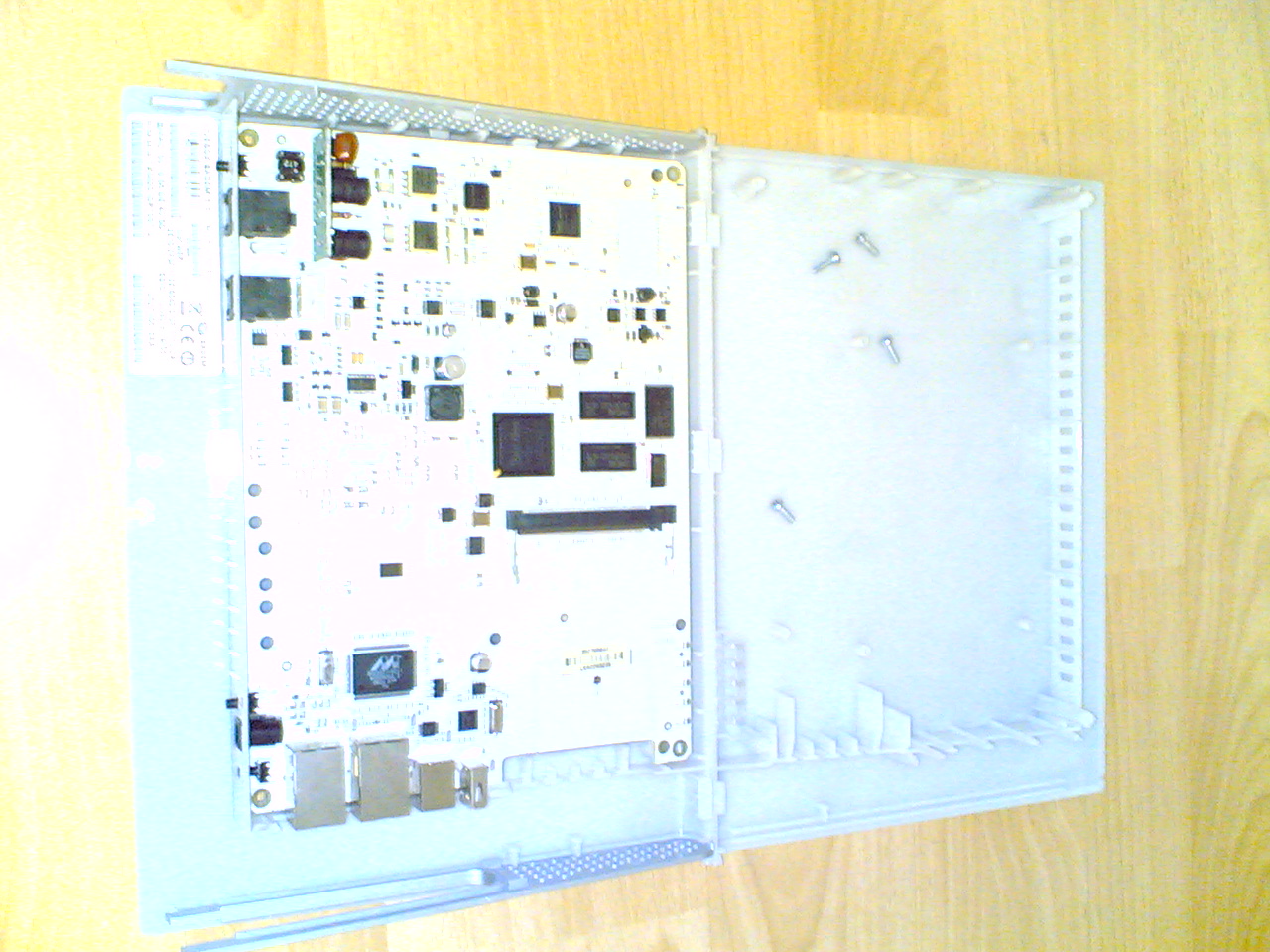

Agrandir ./LiveBox_demontage/03 Photo(288).jpg
Description : Et op ! disparue ! A moi la BroadCom 4306 !


Une fois que vous avez la carte mettez la dans votre PC portable ou sur un adaptateur MINI-PCI --> PCI (Environ 25€ sur le marché)

Pour cella suivez la documentation de votre constructeur.

Maintenant : Comment l'installer sur Windows (Moi je suis sur 2003).

On commence par l'installer en mode proxymous (car je pense que c'est pour cella que vous avez dépouiller votre LiveBox !)

Mais cette pratique est ILLEGALE sur un réseau ou sous réseau qui ne vous appartiens pas !

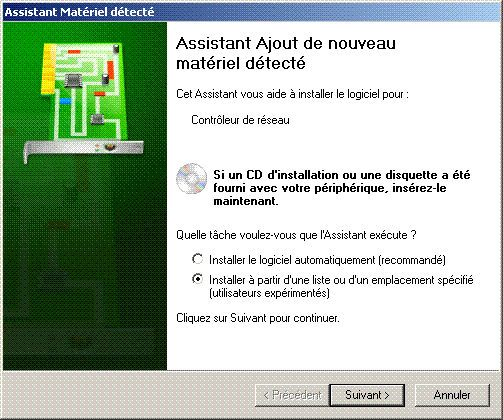

Agrandir ./LiveBox_Proxy/01 Proxy.GIF
Description : Cette fenêtre vas s´ouvrir d´elle-même au moment du premier boot de votre PC.
Choisissez « le mode expérimenté ».

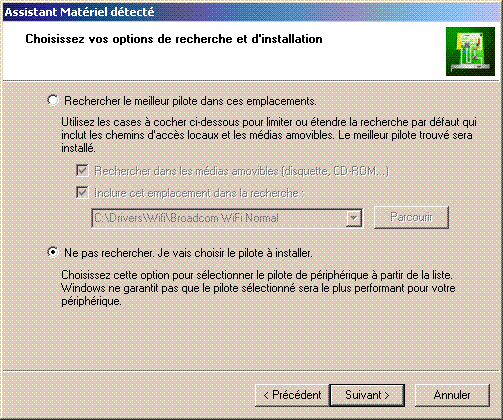

Agrandir ./LiveBox_Proxy/02 Proxy.GIF
Description : Cochez : "Ne pas rechercher. Je vais choisir le pilote à installer."

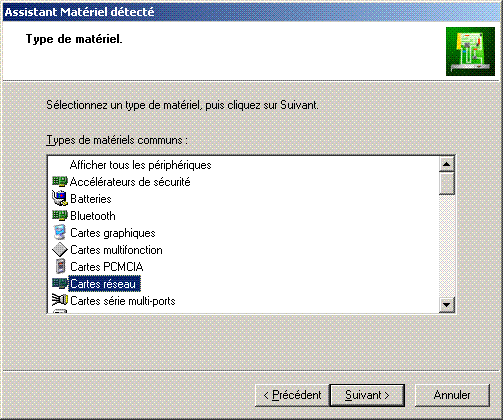

Agrandir ./LiveBox_Proxy/03 Proxy.GIF
Description : Dans cette liste choisissez "cartes réseaux".

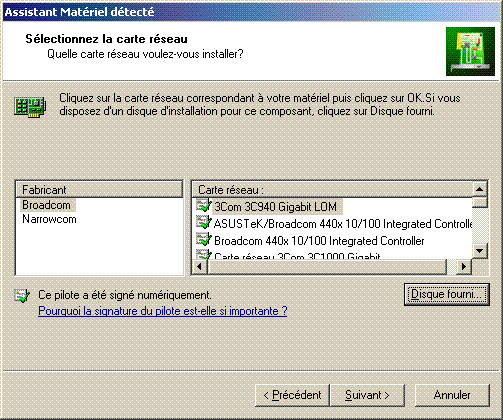

Agrandir ./LiveBox_Proxy/04 Proxy.GIF
Description : Puis"disque fournit". C'est mon mien :)
Agrandir ./LiveBox_Proxy/05 Proxy.GIF
Description : Puis parcourrir.

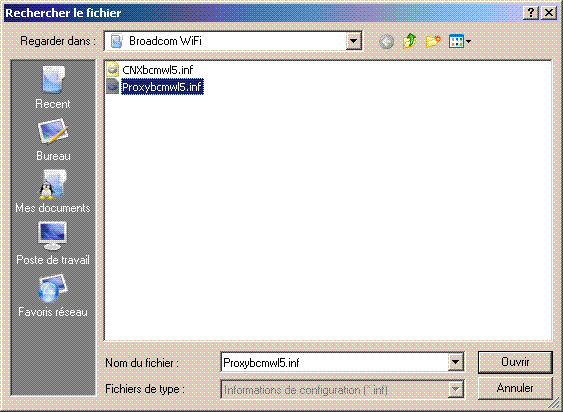

Agrandir ./LiveBox_Proxy/06 Proxy.GIF
Description : Dans le dossier où vous avez décompresser mes drivers sélectionner le fichier INF "Proxybcmwl5.inf".

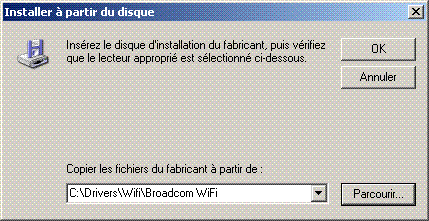

Agrandir ./LiveBox_Proxy/07 Proxy.GIF
Description : Validez avec "OK".

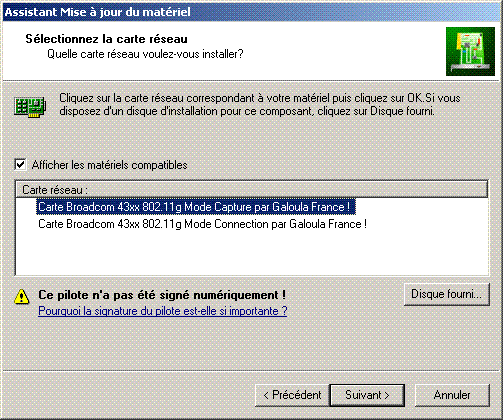

Agrandir ./LiveBox_Proxy/08 Proxy.GIF
Description : Choisissez le "Mode capture".
Agrandir ./LiveBox_Proxy/09 Proxy.GIF
Description : Sur ce message valider par OK : Il n'y as aucun risques !

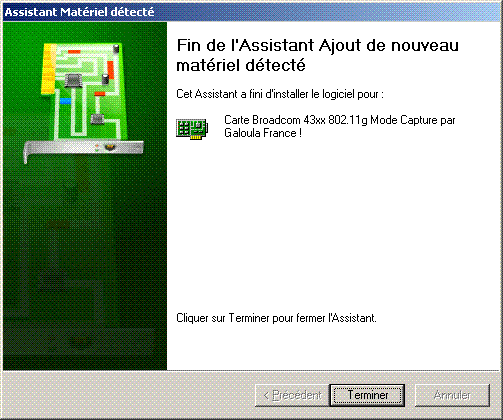

Agrandir ./LiveBox_Proxy/10 Proxy.GIF
Description : Et voilà ! Vous pouvez capturer des paquets avec votre carte de LiveBox !

Mais comment se connecter à un réseau sans fil WiFI avec cette carte sous Windows ?
Bah comme je l'ai dit plus haut faut changer le driver !
Voici la procédure :

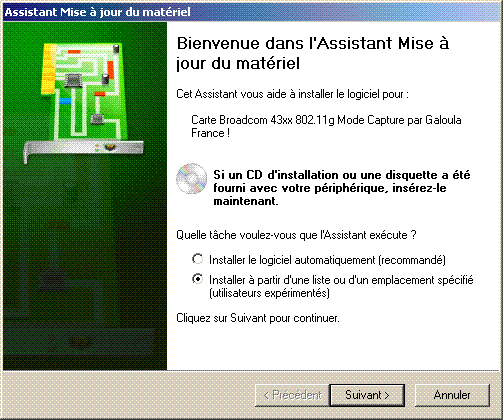

Agrandir ./LiveBox_CNX/01 CNX.GIF
Description : Cliquez droit - Mise à jour du pilote sur la "Carte Broadcom 43xx 802.11g Mode Capture par Galoula France !".

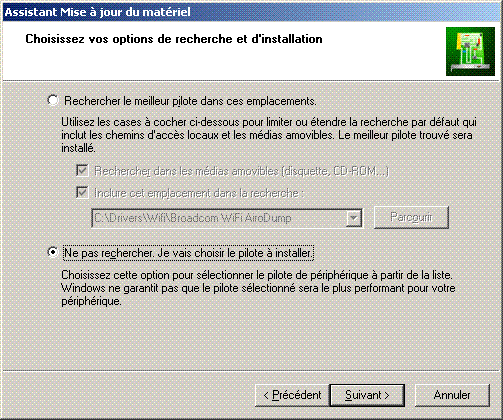

Agrandir ./LiveBox_CNX/02 CNX.GIF
Description : Installez là en définissant un répertoire de recherche.

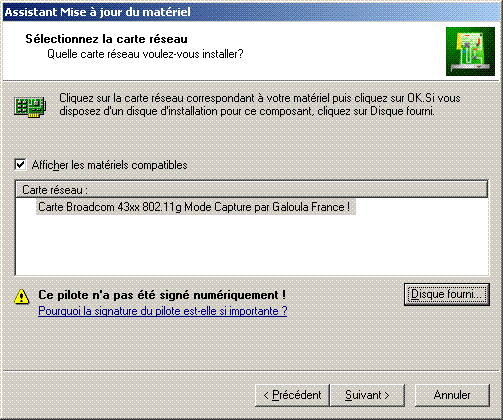

Agrandir ./LiveBox_CNX/03 CNX.GIF
Description : Séléctionner le mode "Connection".

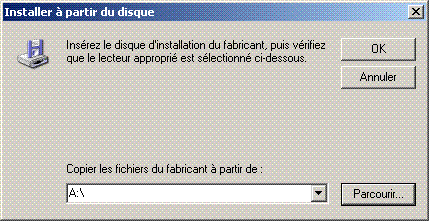

Agrandir ./LiveBox_CNX/04 CNX.GIF
Description : Cliquez sur "Parcourir".

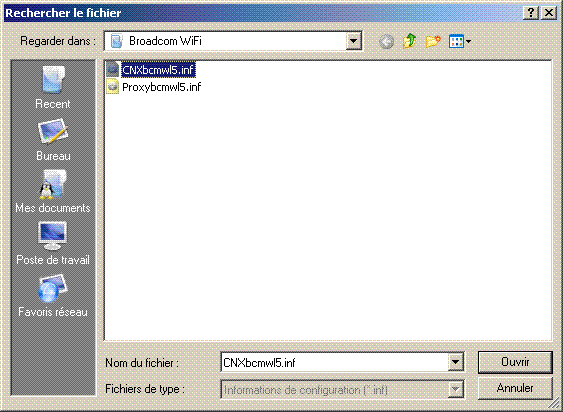

Agrandir ./LiveBox_CNX/05 CNX.GIF
Description : Sélectionner le fichier INf : CNXbcmwl5.inf.

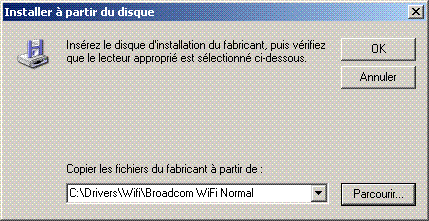

Agrandir ./LiveBox_CNX/06 CNX.GIF
Description : Valider par "OK".

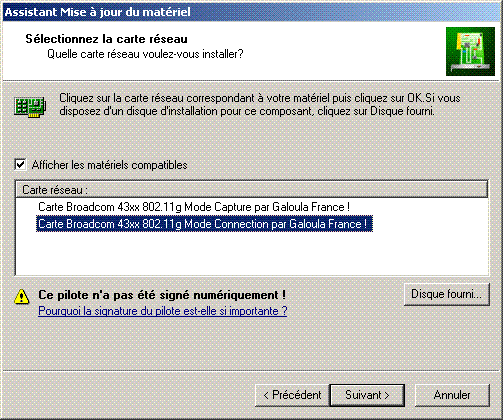

Agrandir ./LiveBox_CNX/07 CNX.GIF
Description : Sélectionnez le Mode CONNECTION.

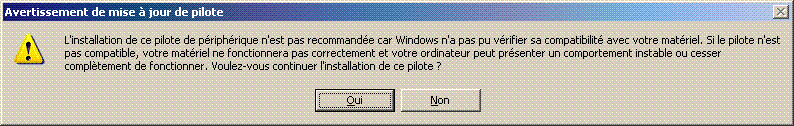

Agrandir ./LiveBox_CNX/08 CNX.GIF
Description : Si vous avez ce message : rien d'inquiétant : c'est normal !

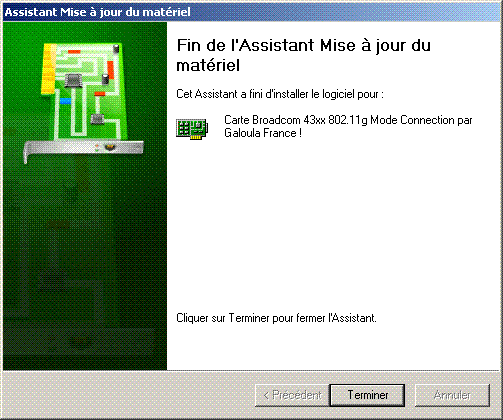

Agrandir ./LiveBox_CNX/09 CNX.GIF
Description : Enfin Terminer l'installation. Connectez-vous !
Agrandir ./LiveBox_CNX/10 Proxy.GIF
Description : Et voilà ! Vous pouvez capturer des paquets avec votre carte de LiveBox !

Pour l'installation sous linux :

Installer le module bcm43xx-fwcutter.
